瞬变电磁方法的信号具有很宽的范围(几微秒到数十秒的衰减的电磁信号),是用于研究地电断层瞬变特征的瞬变电磁方法,可有效解决不同的地质和地球物理问题。 大功率的GTE-4和GTE45M发射机支持布设的发射线圈边长达到400-1000米,确保探测深度可以达到2-4公里,达到了油气勘探的要求。可实现:
1、研究沉积盆地的地质问题
2、预测储量
3、地质结构成图
在浅部勘探方面,可配置GTE-1M和GTE-4发射机,提供布设20-400米边长的发射线圈,从而达到探测50-1500米的深度。这个配置可以应用在以下领域:
1、地下水勘探
2、工程地质、环境、盐化成图等
3、矿体探测等
CEI-7接收机
本系统可以配置GTE-1М、GTE-4 、GTE-45多种型号的发射机,它们与接收机CEI-7之间通过电缆或者内置GPS模块同步,接收机可以通过USB电缆或无线蓝牙技术与计算机连接。系统的数据采集是通过计算机或者PDA控制。
|
|
CEI-7接收机技术参数
动态范围:
|
140dB
|
******信号测量电压:
|
4V
|
测量信号时间宽度:
|
400ns-50s
|
50Hz工业干扰噪音压制:
|
60dB
|
内置电池工作时间:
|
10小时
|
功耗:
|
4W
|
工作温度:
|
-40-85度
|
重量:
|
2.5Kg
|
尺寸:
|
145×220×55mm
|
技术指标
|
GTE-1M
|
GTE-4
|
GTE-45
|
发射电流:
|
1 -20安培
|
1 – 50安培
|
10 -100A
|
发射电压:
|
150V
|
300V
|
500V
|
与接收机CEI-7同步方式:
|
电缆
|
电缆或GPS
|
电缆或GPS
|
电源:
|
蓄电池
|
蓄电池或者发电机
|
柴油发电机
|
******的发射功率:
|
1.5kw
|
4 kW
|
45kW
|
工作温度:
|
-40 到 +85度
|
-40 到 +85度
|
-40 到 +85度
|
重量:
|
2.6kg
|
4.3kg
|
50 kg
|
尺寸:
|
60×175×220mm
|
165×125×310mm
|
520×370×598 mm
|

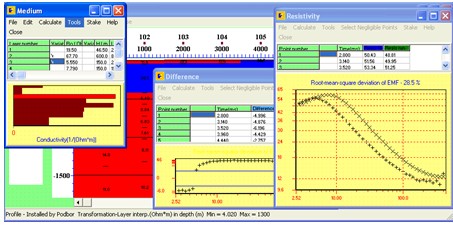

数据处理:Podbor system version 4.82:
