测量原理：

自然界的岩石和矿石具有不同磁性，可以产生各不相同的磁场，它使地球磁场在局部地区发生变化，出现地磁异常。利用磁力仪发现和研究这些磁异常，进而可以寻找磁性矿体和研究地质构造。磁法勘探是常用的地球物理勘探方法之一，它主要用来寻找和勘探有关矿产（如铁矿、铅锌矿、铜矿等）、进行地质填图等。

应用范围：

由于质子磁力仪具有精度高、便携等众多的优点，它已经被广泛地应用在以下领域：

 矿产勘察，根据矿石中有用矿物质具有磁性或有磁性矿物与之共生的特点，进行直接找矿，或根据矿体在成因或空间上与某些磁性地质体构造有关的特点，进行间接找矿。这些矿包括铁矿、铅锌矿、铜矿等

 配合矿区勘探，研究矿体的埋深、产状和连续性，研究矿体的形状、大小，估计矿床规模

 石油、天然气勘察，研究与油气有关的地质构造及大地构造等问题

 地震前兆监测，火山观测以及其它环境及灾害地质工作

 配合基础地质调查，进行地质填图

 对铁桶、铁罐等铁制品埋藏物定位

 探测与磁性相关的地质构造

 断层定位

 工程勘察

 管线探测

 环境勘探

 考古

 水文

工作原理：

质子磁力仪与其它类别的磁力仪原理不同，它属于众多磁力仪中的一个精度较高的分支，它即使对较弱磁性物的测量，如地球的磁场，仍能取得较高的分辨率和精度，所以即使对地球磁场的微弱的变化，也能够测知。

它的工作原理是利用氢质子在磁场中的旋进现象进行测量的。在传感器中，充满了含氢的液体，这些氢质子在被仪器强制极化之前，处于无规律的排列状态。当我们人为对其加上一个极化信号后，质子将做旋进运动。极化信号消失后，质子的旋进将主要受到外界磁场的影响会逐渐消失，通过对受旋进影响的传号器中频率的测量，来测知外界磁场的大小。不断对这个动作进行循环，即可持续测量。

主要特点：

 可进行梯度测量（水平或垂直）

 高分辨率，分辨率为0.1nT，符合原地矿部发布的《地面高精度磁测工作规程》要求

 内存大，可存1万个测点

 可用于野外作业，也可用做基站测量

 内置时钟

 背光2x16位LCD液晶显示。LCD屏幕反应速度快、能耗低，背光灯可开关，无辐射、无闪烁，长期使用有利于健康

 具有RS-232C计算机接口

 硬质铝合金外壳，专用防水接头，可适用于恶劣环境，防震、防雨

 专用软件可输出通用格式数据给专业地质软件，用于绘制等值线图、剖面图等相关资料

 轻便便携，整套系统使用背包背带，一人即可完成全部测量任务

 信号质量适时监控，信号质量下降可及时发现以便采取措施补救

 既可全量程自动调谐，也可人工调谐

 除主电池作为供电电源外，副电池用于保存设置和测量结果，数据可保存10年

系统描述：

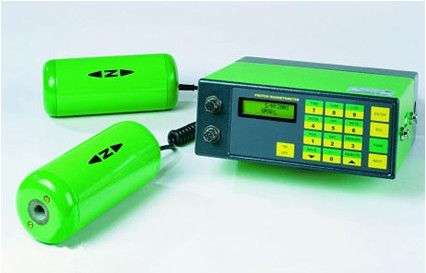

本质子磁力仪可以由内置电池或外接电源驱动。它利用质子旋进的原理，来测量地球磁场的磁场总量绝对值。它可以利用以下三种模式进行工作。

1、单点模式：只使用一个传感器进行工作，它检测传感器所在位置的地球磁场总量的绝对值。

2、自动模式：自动模式只使用一个传感器工作，它可以使仪器在在设定的时间开始，以固定间隔的时间重复自动测量。其中仪器开始工作的时间和间隔时间可以通过软件来设置。这个功能主要是用于日变修正。

3、梯度模式（选项）：它必须使用两个传感器来工作。

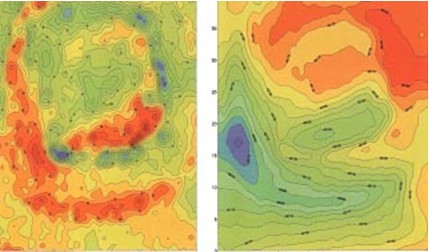

测量结果将会贮存在仪器的内存中，当关机或更换电池时，数据不会丢失。测量完毕回到实验室中后，数据可以通过专用软件下载至计算机中进行进一步处理。专用软件可以将所测得数据下载至计算机，进行日变修正，并可对修正后的数据进行进一步处理，转换成通用的TXT文本格式。利用这些标准格式，用户可以使用Surfer等更专业的地质软件，将测量结果绘出等值线图、剖面图等专业图，以供进一步分析使用，也可绘制出三维图使测量结果更加直观易读。

仪器的供电由内置的无磁可充电电池来完成。当仪器测量时，电池的无磁性保证不会影响测量精度。随机配有充电器。

仪表所有的功能都由一个内置的微机芯片来完成。与这个微机芯片的对话是通过一个液晶LCD显示屏和仪器面板上的键盘来完成的。仪器可以控制测量过程，提供数字信号的滤波，贮存时间，读数，测试信号质量和电池电压等。

技术指标：

测量范围：20,000-100,000nT

测量精度：+/- 1nT

分辨率：0.1nT

梯度范围：5,000nT/m

存贮数据：10,000个读数

存贮时间：10年

液晶显示：2x16位

键盘输入：17键

电脑接口：RS-232C串口

传输速率：300-9600波特率可选

电源电压：内置可充电电池12V/4Ah，也可选用外接电源

工作时间：在单点和自动工作模式下可工作10，000个点，在梯度工作模式下可工作5,000个测点

主机尺寸：240 x 90 x 200mm

传感器：直径80mm，长200mm

主机重量：包括电池3.5公斤

传感器：0.7公斤

温度范围：-10℃到+60℃
